Konusni uređaji
Konusni uređaji rade na Δρ principu i koriste se za merenje protoka fluida u tečnom, gasovitom ili parnom stanju. Zbog specifičnog strujanja oko konusa zahtevaju vrlo kratke prave deonice cevovoda ispred i iza uređaja (uzvodno je dovoljno do 3D, a nizvodno do 1D).
Tipovi konusnih uređaja
Uređaj sa “-“ priključkom na konusu
Upotreba: Opšta upotreba za sve fluide
Prečnik osnove oba konusa: 0,66D ≤ dc ≤ 0,89D
Unutrašnji prečnik cevovoda: 50 ≤ D ≤ 500 mm
Nepouzdanost koeficijenta isticanja: δC/C ≥ 0,5 %
Za prečnike cevovoda manje od 50 mm i veće od 500 mm konusni uređaji se obavezno kalibrišu
Uređaj sa "-" priključkom na cevi
Upotreba: Opšta upotreba za sve fluide.
Prečnik osnove oba konusa: 0,66D ≤ dc ≤ 0,89D
Unutrašnji prečnik cevovoda: 25 ≤ D ≤ 150 mm
Nepouzdanost koeficijenta isticanja: δC/C ≥ 1 %
Ovi uređaji se obavezno kalibrišu
Tehničke informacije:
- Konusni uređaj
Merne blende
Merne blende se koriste za merenje protoka fluida u tečnom, gasovitom ili parnom stanju. Merenje protoka mernim blendama vrši se po Δρ principu. Još uvek se najšire upotrebljavaju u industriji zbog njihove jednostavnosti i zbog pouzdanih performansi.
Tipovi mernih blendi
Merna blenda sa pravouglom ulaznom ivicom
Upotreba: Opšta upotreba za čiste fluide
Prečnik otvora blende: d ≥ 12,5 mm
Unutrašnji prečnik cevovoda: 50 ≤ D ≤ 1000 mm
Odnos prečnika β=d/D: 0,1 ≤ β ≤ 0,75
Nepouzdanost koeficijenta isticanja: 0,5 ≤ δC/C ≤ 1,25 %
Za prečnike cevovoda manje od 50 mm koristi se merna staza sa mernom blendom.
Položaj priključaka za merenje Δρ:
Merna blenda sa priključcima na prirubnicama
Merna blenda sa priključcima u uglu
Merna blenda sa priključcima na D i D/2
Merna blenda sa konusnim ulazom
Upotreba: Za viskozne fluide
Prečnik otvora blende: d ˃ 6 mm
Unutrašnji prečnik cevovoda: 25 ≤ D ≤ 500 mm
Odnos prečnika β=d/D: 0,1 ≤ β ≤ 0,316
Nepouzdanost koeficijenta isticanja: δC/C = 2 %
Položaj priključaka za merenje Δρ: U uglu

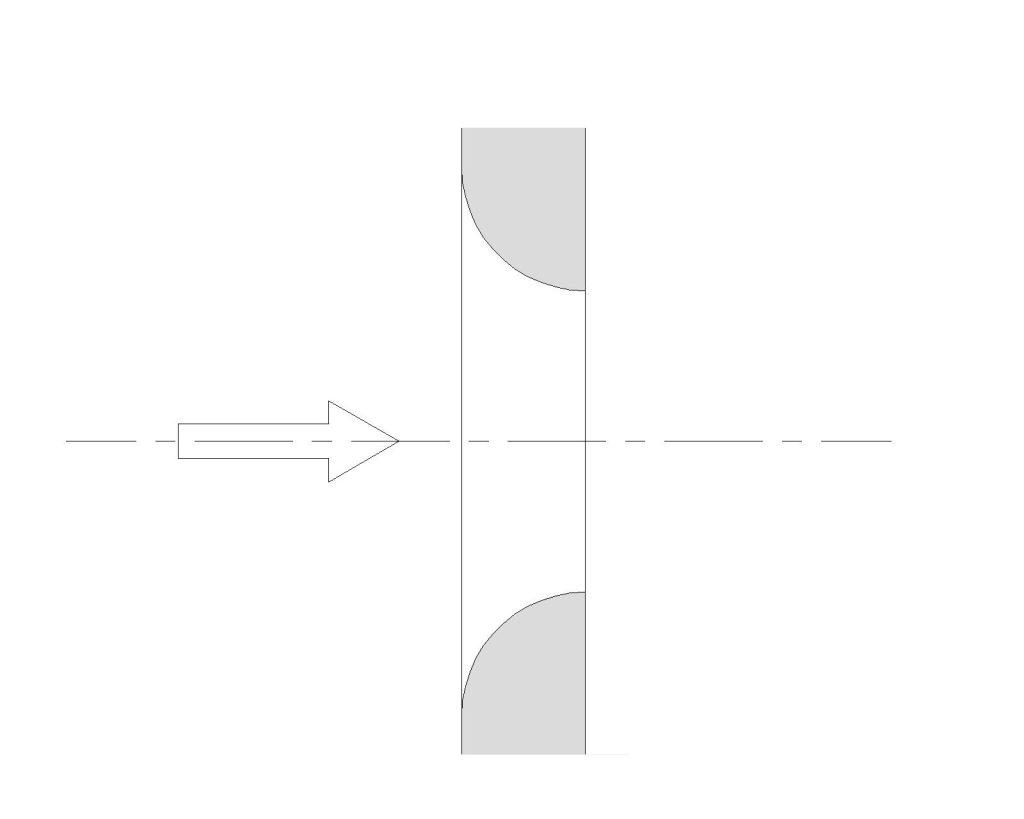

Merna blenda sa ulazom četvrt kruga
Upotreba: Za viskozne fluide
Prečnik otvora blende: d ≥ 15 mm
Unutrašnji prečnik cevovoda: 25 ≤ D ≤ 500 mm
Odnos prečnika β=d/D: 0,245 ≤ β ≤ 0,6
Nepouzdanost koeficijenta isticanja: 2 ≤ δC/C ≤ 2,5 %
Položaj priključaka za merenje Δρ:
1) U uglu
2) Na prirubnicama
Merna blenda sa ekscentričnim otvorom
Upotreba: Za prljave fluide
Prečnik otvora blende: d ≥ 50 mm
Unutrašnji prečnik cevovoda: 100 ≤ D ≤ 1000 mm
Odnos prečnika β=d/D: 0,46 ≤ β ≤ 0,84
Nepouzdanost koeficijenta isticanja: 1 ≤ δC/C ≤ 2 %
Položaj priključaka za merenje Δρ:
Pojedinačni priključci u uglu
Tehničke informacije:
- Merne blende sa pravouglom ulaznom ivicom
- Merne blende sa konusnim ulazom
- Merne blende sa ulazom četvrt kruga
- Merne blende sa ekscentričnim otvorom
- Merne blende sa priključcima na prirubnicama
- Merne blende sa priključcima u uglu
- Merne blende sa priključcima na D i D/2
Merne staze
Merna staza je konstrukcija izrađena od nerđajućeg čelika koja se sastoji od merne blende sa pravouglom ulaznom ivicom i potrebnog dela pravog cevovoda ispred i iza merne blende. Ovom konstrukcijom se proširuje područje upotrebe merne blende sa pravouglom ulaznom ivicom. Merne staze se koriste za merenje protoka fluida u tečnom, gasovitom ili parnom stanju.
Upotreba: Opšta upotreba za čiste fluide
Odnos prečnika β=d/D: 0,23 ≤ β ˂ 0,7
Unutrašnji prečnik cevovoda: 25 ≤ D ˂ 50 mm
Nepouzdanost koeficijenta isticanja: 1,0 ≤ δC/C ≤ 1,75 %
Za prečnik otvora blende d˂ 12,5 mm nepouzdanost koeficijenta isticanja se značajno povećava.
Položaj priključaka za merenje Δρ: U uglu (prstenaste komore)
Tehničke informacije:
Mlaznice
Mlaznice se koriste za merenje protoka fluida u tečnom, gasovitom ili parnom stanju. Merenje protoka mlaznicama vrši se po Δρ principu. U poređenju sa mernim blendama proizvode manji trajni gubitak pritiska i imaju duži vek upotrebe bez promene geometrije.
Tipovi mlaznica
Mlaznica ISA 1932
Upotreba: Opšta upotreba za čiste fluide
Unutrašnji prečnik cevovoda: 50 ≤ D ≤ 500 mm
Odnos prečnika β=d/D: 0,3 ≤ β ≤ 0,8
Nepouzdanost koeficijenta isticanja: 0,8 ≤ δC/C ≤ 1,2 %
Položaj priključaka za merenje Δρ: Uzvodni priključak u uglu, nizvodni priključak u uglu ili na većem rastojanju prema standardu
Mlaznica dug radijus
Upotreba: Opšta upotreba za čiste fluide
Unutrašnji prečnik cevovoda: 50 ≤ D ≤ 630 mm
Odnos prečnika β=d/D: 0,2 ≤ β ≤ 0,8
Nepouzdanost koeficijenta isticanja: δC/C = 2 %
Položaj priključaka za merenje Δρ:D i D/2
Venturi mlaznica
Upotreba: Opšta upotreba za čiste fluide
Prečnik grla mlaznice: d ≥ 50 mm
Unutrašnji prečnik cevovoda: 65 ≤ D ≤ 500 mm
Odnos prečnika β=d/D: 0,316 ≤ β ≤ 0,775
Nepouzdanost koeficijenta isticanja: 1,21 ≤ δC/C ≤ 1,74 %
Položaj priključaka za merenje Δρ: Uzvodni priključak na D/2 od konvergentnog dela, nizvodni priključak u sredini cilindričnog grla Venturi cevi.
Tehničke informacije:
- Mlaznica ISA1932
- Mlaznica dug radijus
- Venturi mlaznica
Prigušne blende
Prigušne blende nisu uređaji za merenje protoka , već se koriste za pravljenje pada pritiska ili ograničenje protoka.
Tipovi prigušnih blendi
Prigušne blende sa jednim otvorom
Upotreba: Opšta upotreba za sve fluide
Unutrašnji prečnik cevovoda: D ≥ 15 mm
Odnos prečnika β=d/D: 0,1 ≤ β≤ * 0,75
Prigušne blende sa više otvora
Upotreba: Opšta upotreba za sve fluide, kada treba smanjiti nivo buke
Unutrašnji prečnik cevovoda: D ≥ 15 mm
Odnos prečnika β=d/D: 0,1 ≤ β ≤ 0,75
Tehničke informacije:
- Prigušne blende
Venturi cevi
Venturi cevi se koriste za merenje protoka fluida u tečnom, gasovitom ili parnom stanju. Merenje protoka Venturijevim cevima vrši se po Δρ principu. Venturi cevi proizvode vrlo mali trajni gubitak pritiska. Standardom su definisana tri osnovna oblika prema načinu izrade konvergentnog dela:
1-Venturi cev sa livenim konvergentnim delom
2-Ventuei cev sa mašinski obrađenim konvergentnim delom
3-Venturi cev sa zavarenim limenim konvergentnim delom

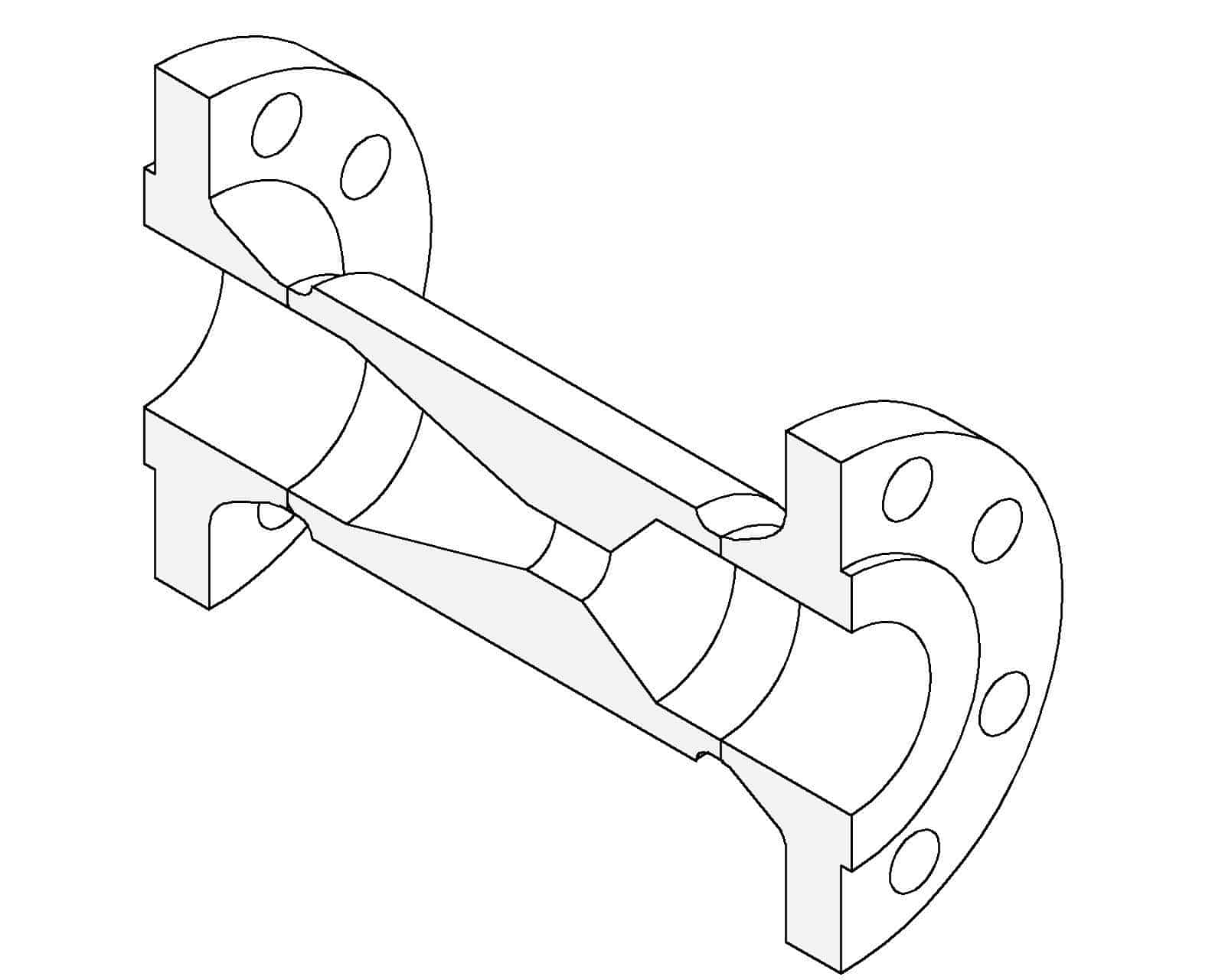

Venturi cev sa mašinski obrađenim konvergentnim delom
Upotreba: Opšta upotreba za sve fluide
Odnos prečnika β=d/D: 0,4 ≤ β ≤ 0,75
Unutrašnji prečnik cevovoda: 50 ≤ D ≤ 250 mm
Nepouzdanost koeficijenta isticanja: δC/C = 1 %
Položaj priključaka za merenje Δρ: Uzvodni priključak na D/2 od konvergentnog dela, nizvodni priključak u sredini cilindričnog grla Venturi cevi.
Tehničke informacije:
- Venturi cevi sa obrađenim konvergentnim delom
Pribor
Da bi se merni pretvarači (transmiteri) povezali sa nekim procesom potreban je pribor:
-zaustavni (pregradni) ventili,
-razni priključci,
-cevi,
-adapteri
-viševentilski blokovi…
Pribor za procesno povezivanje treba birati prema:
-fizičkoj veličini koja se meri (pritisak, razlika pritisaka, nivo, protok…)
-agregatnom stanju fluida (tečnost, gas ili para)
-agresivnosti fluida i
-mehaničko-toplotnim osobinama fluida (pritisku i temperaturi).
Preporuke za procesno povezivanje mogu se naći u Montažni dijagrami
Tehničke karakteristike opreme kao i podaci za izbor i poručivanje dati su u Oprema za procesno povezivanje
Računske jedinice
Pri merenju protoka fluida nekim od Δρ uređaja, u najvećem broju slučajeva se smatra da je gustina fluida konstantna i jednaka vrednosti koja je korišćena pri proračunu primarnog elementa. Ako gustina odstupa od dizajn vrednosti dolazi do greške u merenju protoka. Za aplikacije koje zahtevaju visoku tačnost potrebno je odrediti aktuelnu (stvarnu) gutinu pri radnim uslovima. Gustina fluida se vrlo retko meri direktno, najčešće se iz pritiska i temperature i odgovarajućih jednačina izračunava aktuelna gustina pomoću koje se vrši korekcija protoka fluida. Računska jedinica koja vrši korekciju protoka vode ili vodene pare za izračunavanje gustine koristi jednačine IAPWS-IF 97.
PLC blokovi
PLC blokovi su uputstva za pisanje instrukcija kojim se realizuju specifične funkcije kao što su:
– korekcija protoka za Dp metodu (protok vode, vodene pare, prirodnog gasa…),
– korekcija protoka za Vortex, Elektomagnetna, Ultrazvučna i Turbinska merila protoka,
– izračunavanje isporučene toplotne energije
– izračunavanje gustine, entalpije…
Otvoreni kanali
Jedna od najčešćih metoda za merenje protoka kroz otvoreni kanal je merenje visine fluida dok prolazi kroz „branu“ ili suženje poznate geometrije. Koristi se bezkontaktno merenje nivoa na osnovu koga se računa brzina i zapreminski protok.
"V-notch" merna staza
Upotreba: Otpadne vode
Ugao „notch“-a: 25°≤ α ≤ 90°
Kućice i paneli za analizatore
Kućice i paneli za analizatore predstavljaju spoj iskustva, prakse, ekspertize i želje za integrisanjem svih komponenti u cilju potpune automatizacije analitičkih merenja. 3B Inženjering projektuje, izrađuje, montira, pušta u rad i servisira sledeće sisteme:
Tipovi analizatora
Sistem za kontinualnu analizu dimnih gasova (CEMS)
Koristi se za merenje i regulaciju produkata sagorveanja u industrijskim postrojenjima. Merenje obuhvata automatizovanu hemijsku analizu najčešće sledećih hemijskih elemenata: CO, CO2, NOx, SO2 i O2. Merenje i regulacija obuhvata i druge procesne parametre kao što su:
– Brzina dimnog gasa, odnosno zapreminski protok
– Sadržaj valge u dimnim gasovima
– Sardžaj praškastih materijala
– Pritisak i temperatura
Sistem za merenje i regulaciju koncentraciji rastvorenog kiseonika u vodi
Merenje i regulacija rastvorenog kiseonika u cevnim sistemima i kotlovima predstavlja važan parameter zbog ubrzane korozije usled povećanog sadržaja rastvorenog kiseonika. 3B Inženjering nudi kompletno rešenje od uzorkovanja, transporta uzorka, pripreme uzorka, merenja i regulacije količine rastvorenog kiseonika.
Sistem za merenje i regulaciju pH i provodnosti fluida
3B inženjering nudi automatizovane sistem za merenje i regulaciju pH vrednosti fluida u industrijskim postrojenjima, posebno u pripremi napojne kotlovske vode i otpadnim vodama.
Najčešće se merenje i regulacija provodnosti vode obavlja zajedno sa merenjem i regulacijom pH vrednosti kotlovske vode. Ova dva parametra predstavljaju ključne parametre u cevnim i kotlovskim sistemima jer direktno utiču na koroziju metalnih površina, stvaranje naslaga koji smanjuju provodjenje toplotne energije, stvaranje mulja… 3B Inženjering nudi kombinovane i zasebne sisteme za merenje provodnosti i/ili pH vrednosti.
Sistem za merenje i regulaciju zauljenosti otpadnih voda
U industrijskim otpadnim vodama primarni cilj predstavlja zaštita životne sredine i njeno očuvanje. 3B Inženjering nudi rešenje za detekciju zauljenosti otpadnih voda.
Proračun primarnih elemenata
Primarni uređaji su restrikcije koje se ugrađuju u cevovod, pri proticanju fluida kroz cevovod gde je ugrađena restrikcija nastane pad pritiska na osnovu koga se može odrediti protok. Primarni uređaji su definisani internacionalnim standardom ISO 5167 i ISO/TR 15377. Na osnovu ovih standarda 3B Inženjering vrši proračun dimenzija primarnih uređaja, pada pritiska na primarnom uređaju, protoka na primarnom uređaju i mernih nesigurnosti.
